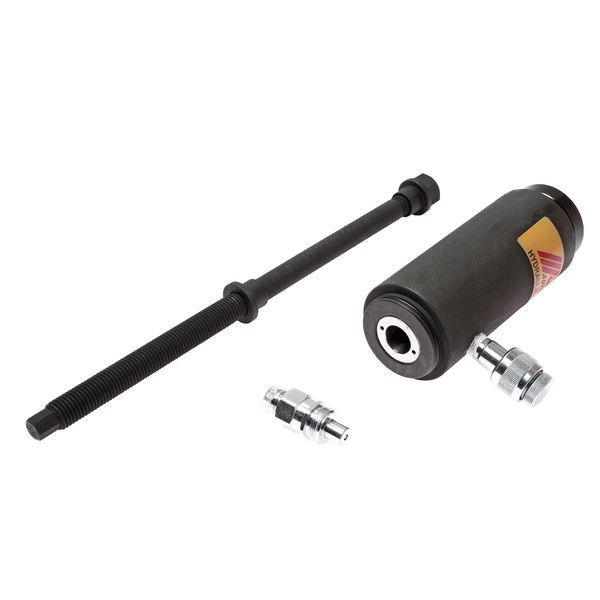

Комплектация

• Гидравлический привод - 1 шт.
• Гидравлический соединительный штуцер 3/8" NPT (JTC-СP352) - 1 шт.
• Шток, диаметр 18 мм - 1 шт.

Описание

• Раздвижной гидравлический цилиндр предназначен для преобразования гидравлического давления рабочей жидкости в механическую толкающую силу. Цилиндр позволяет осуществлять выпрессовку/запрессовку различных деталей автомобиля усилием до 17 тонн.

Технические характеристики

• Применяется совместно с JTC-1001 и JTC-1610А.
• Максимальная нагрузка - 17 тонн, при 10 000 PSI - 15 тонн;
• Ход поршня: 46 мм;
• Длина силового винта: 40,5 см.

Порядок работы

• Перед началом работы убедитесь в надёжности соединения шланга ручного гидравлического насоса с гидравлическим раздвижным цилиндром.
• Подготовьте насадки для работы с гидравлическим цилиндром. Присоедините необходимую насадку к цилиндру.
• Плотно закройте управляющий клапан ручного гидравлического насоса поворотом его головки по часовой стрелке. Пожалуйста, делайте это аккуратно. Приложение большого усилия может привести к повреждению клапана.
• Качая ручку гидравлического насоса вверх-вниз, создайте давление в насосе. Ручка насоса связана с плунжером, который осуществляет возвратно поступательное движение и тем самым создаёт нагнетание гидравлического масла. Рабочее давление, необходимое для работы раздвижного гидравлического цилиндра, достигается при помощи одноступенчатой системы подачи масла, при этом, величина максимального давления настраивается производителем на заводе с помощью предохранительного клапана.
• По окончании работ откройте управляющий клапан ручного гидравлического насоса для сброса давления поворотом против часовой стрелки и отсоедините раздвижной гидравлический цилиндр.

Важные рекомендации

• При использовании силовых винтов обязательным условием является нанесение смазки на резьбу.

Характеристики

• Ширина, м: 0.185
• Высота, м: 0.1
• Длина, м: 0.415
• Вес, кг: 5.926
